  產品介紹
產品名稱:LQSJ型羅茨汽水串聯真空機組

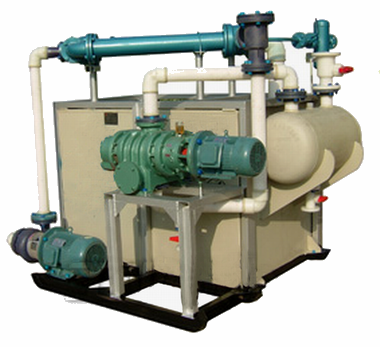

LQSJ型羅茨汽水串聯真空機組外形圖示

一、LQSJ型汽水串聯羅茨真空泵機組的應用范圍及特點:

LQSJ型羅茨汽水串聯真空機組,使用靈活方便,可作單級水噴射泵使用,也可汽水串聯使用,如無蒸汽可做羅茨-水噴射串聯使用。它具有真空度高、抽氣量大的特點,極限真空可達20Pa。適用于輕工、食品、醫藥、油脂農藥等行業中。

二、LQSJ型汽水串聯羅茨真空泵機組的工作原理:

水噴射泵的工作原理是利用流體的能量傳遞而產生真空,蒸汽噴射泵是利用蒸汽壓力以超音速文丘里管的噴咀通過而產生真空,羅茨泵的工作原理是利用一對轉子的等速旋轉,產生膨脹壓縮而產生真空的,通過上述三者的串聯來達到抽吸量大、高真空度的狀態。

三、LLQSJ型羅茨汽水串聯真空機組的型號說明:

LQSJ-160A-150
L:羅茨泵
QS:汽水串聯
J:機組
160A:水噴射泵抽氣量160m3/h
150:羅茨泵抽氣量150L/S

四、LQSJ型羅茨汽水串聯真空機組的材質:

1、水噴射泵為鑄鐵,蒸汽泵為鑄鐵。
2、水噴射泵為聚丙烯,蒸汽泵為鋼襯石墨。
3、水箱、氣室、離心泵為增強聚丙烯或碳鋼。
4、羅茨泵為鑄鐵

五、LQSJ型羅茨汽水串聯真空機組的技術參數:

工作水溫為25°C時,大氣壓101.323KPa

型號

汽水串聯噴射真空泵 羅茨真空泵

重量

Kg

外 形 尺 寸

長X寬X高

LXWXH

絕壓

pa

最 大

抽氣量

m3/h

功率

KW

離心泵型號

型號

抽速

L/S

極限壓力

Pa

轉速

r/min

功率

KW

LQSJ-50A-30 200 50 4 FZ50-28 ZJ-30 30 20 140 1.5 820 1.7X1.5X1.5
LQSJ-120A-70 200 120 5.5 FZ80-30 ZJ-70 70 20 2840 1.5 1150 1.8X1.5X1.6
LQSJ-160A-150 200 160 7.5 FZ80-32 ZJ-150 150 20 2840 3 1180 1.8X1.5X1.6
LQSJ-230A-150 200 230 11 FZ100-20 ZJ-150 150 20 2840 3 1260 2.3X1.6X1.7
LQSJ-320A-300 200 320 15 FZ100-32 ZJ-300 300 20 1440 4 1280 2.3X1.6X1.7



表3:故障分析與排除表


故障
原因 消除方法
極限壓力不高 管道、系統漏氣 系統檢漏
泵部分漏氣 對泵進行檢漏
前級泵極限壓力下降 修理或更換前級泵
潤滑油太臟或牌號不符 更換潤滑油
油封磨損 更換油封
旁通閥處漏氣 對旁通閥進行清理
抽速不足 管道通導能力不夠 增大管道通導能力
前級泵抽速下降 修理或更換前級泵
旁通閥處漏氣 對旁通閥進行清理
電動機過載 入口壓力過高 調整、控制入口壓力
轉子端面與端蓋單面接觸 調整轉子端面間隙
前級泵返油進泵腔 安裝防返油裝置
旁通閥卡阻,使出口壓力過高 對旁通閥進行清理
過熱 選擇的前級泵抽速不夠,造成壓縮比過大 重新選用前級泵
入口壓力過高 調整、控制入口壓力
冷卻不良 暢通冷卻水
齒輪箱潤滑油過多 調整油量
轉子與泵殼接觸 修整
齒輪、軸承、油封潤滑不良 保證油量適當,潤滑良好
聲音異常 裝配不良 重新裝配
導向齒輪與轉子位置偏移使轉子相碰 調整位置、保證間隙
入口壓力過高 調整、控制入口壓力
過載或潤滑不良造成對齒輪的損傷 更換齒輪
軸承磨損 更換軸承
軸承、齒輪早期磨損嚴重 潤滑油不良 更換潤滑油
潤滑油不足 補充潤滑油

LQSJ型羅茨汽水串聯真空機組的訂貨須知:

一、請?zhí)峁┮韵略敿?xì)數據:①LQSJ型羅茨汽水串聯真空機組產品名稱與型號②LQSJ型羅茨汽水串聯真空機組的真空度要求單位PA或MPA③LQSJ型羅茨汽水串聯真空機組抽速要求單位L/S或M3/MIN④LQSJ型羅茨汽水串聯真空機組的使用條件和功況條件⑤LQSJ型羅茨汽水串聯真空機組的電機功率(KW)⑥LQSJ型羅茨汽水串聯真空機組的轉速(r/min)⑦LQSJ型羅茨汽水串聯真空機組的電壓〔V〕⑧LQSJ型羅茨汽水串聯真空機組的進出口口徑⑨LQSJ型羅茨汽水串聯真空機組是否帶附件,以便我們的為您正確選型。
二、若已經由設計單位選定我公司的LQSJ型羅茨汽水串聯真空機組的產品型號,請按LQSJ型羅茨汽水串聯真空機組直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您選型確認。

上海凱清泵業制造有限公司其他真空泵產品有:2BV型水環式真空泵2BE型水環式真空泵,2SK型水環式真空泵2XZ型旋片式真空泵,2X型旋片式真空泵,XD型旋片式真空泵ZJP型羅茨真空泵,JZJX型羅茨旋片真空機組,JZJ2B型羅茨水環真空機組,JZJ2S型羅茨水環真空機組,JZJW型羅茨往復真空機組,RPP型水噴射真空機組,JZJP型羅茨水噴射真空機組2LSJ型兩級羅茨水噴射真空機組。

我公司免費咨詢電話:4000-123-133

感謝您訪問我公司的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的產品和服務。
