產品名稱:XD型旋片式真空泵

一、XD型旋片式真空泵概述:

XD系列旋片式真空泵為單級旋片式聯軸式結構。它的工作性能是高轉速,低噪聲,抽速快,效率高。XD型旋片式真空泵只需空氣冷卻,有防返油結構,防止泵油返入被抽系統,泵內裝有排氣過濾器,有效消除油霧,運轉平衡,振動小,可以在任意壓強下工作。XD型旋片式真空泵的技術參數2×10-2Pa,已普遍適用食品真空包裝,醫藥、印刷機械紙張輸送,玻璃工業輸送,真空夾具,干燥等單位的使用。

XD型旋片式真空泵適用于低、中真空領域,主要用于抽除空氣和其它干燥氣體。它是低、中真空的主要設備之一,它可單獨使用,也可成為其它真空泵的前級泵。真空泵具有運轉性能可靠、易扣件少、振動小、噪音低、效率高的特點。
XD型旋片式真空泵是引進國外先進技術,關鍵零部件選用進口元件或進口材料XD型系列真空泵完全可替代國外同類產品。

二、XD型旋片式真空泵的型號意義:
XD旋片真空泵型號說明
三、XD型旋片式真空泵的技術參數表:

型號及參數
XD-010
XD-016
XD-020
XD-025
XD-040
XD-063
XD-100
XD-160
XD-250
抽氣速率(m3/h)
10
16
20
25
40
63
100
160
250
權限壓力(Pa)
2ⅹ102
時機功率
0.37
0.37
0.75
0.75
1.1
1.5
3
4
7.5
泵轉速(轉/分)
1440
1440
2800
2800
1440
1440
1440
1440
1440
裝油量(L)
0.5
0.5
0.5
1
1.5
2
4
9
9
吸氣口尺寸
G1/2
G1/2
G1/2
G11/4
G11/4
G11/4
G11/4
G2
G21/3
泵重量
16
18
19
19
60
22
115
145
200
電壓(V)
380/220
380/220
380/220
380/220
380/220
380
380
380
380

四、XD型旋片式真空泵的使用范圍:

環境溫度: ≤40℃ (度)
抽氣速率: 10~250m3/h (立方/小時)
極限壓強: ≤2*10-2Pa (帕)
極限真空: ≤200Pa (帕)
氣體類型: 常溫?zé)o其它混合物的空氣
工作要求: 在6650pa到大氣壓的進口壓強下的連續工作時間
工作要求: 進口壓強小于1330pa的條件下,允許長時期連續工作

1 、XD旋片真空泵適用于密閉系統的抽真空使用。如真空包裝、真空成形、真空吸引。
2、入口壓力范圍:100Pa~100000 Pa,超出此范圍工作真空泵排氣口將有油霧產生。XD型旋片式真空泵工作環境溫度和吸入氣體溫度應在5℃~40℃之間。
3 、XD旋片真空泵不能抽除水或其它液體。不能抽除易爆、易燃、含氧量過高的、腐蝕性的氣體。
4、一般供應的電動機不防爆,如要求防爆或其它特殊要求時電動機必須符合相關的標準。

五、XD型旋片式真空泵的特點:

1、XD型旋片式真空泵可以在任意入口壓強下工作,最大的特點。
2、XD型旋片式真空泵的內部裝有油霧消除器,能有效地消除泵排出的氣體中的油霧,避免油霧對周圍環境的污染。
3、XD型旋片式真空泵的吸氣口裝有逆止閥,當泵停止時逆止閥與泵內專門設置的孔的聯合作用下,可以立即使泵與被抽系統隔離,防止真空泵油返入被抽系統,同時保持了被抽容器的真寬度,因而使用本型真空泵洋就可以不需要再配置帶有放氣的真空截止閥,從而可以減少用戶的使用費用。
4、XD型旋片式真空泵配有油氣分離器,它與油霧消除器一起組成了有效的消音系統,能消除排氣噪音,避免噪音污染。
5、XD型旋片式真空泵和電動機直接聯接安裝,采用空氣冷卻,不需水冷卻管道,因此本型是一種結構緊湊,安裝簡便的設備。
6、結構設計合理,振動小,不用地腳螺栓即可工作。

六、XD型旋片式真空泵的工作原理:

XD旋片真空泵按照旋片式原理工作,偏心安裝的轉子在泵體內旋轉,離心力迫使葉片沿著轉子的狹槽滑向泵體內壁。葉片將泵體和轉子之間的月牙型空間分隔成數個工作腔。當工作腔和進氣口相連時,吸入氣體。隨著轉子的繼續轉動,被吸入的氣體被壓縮,進而排入到油分離器內。恒定的壓力差使真空泵油進入壓縮腔。真空泵油和被抽氣體一起排入油分離器內,通過排氣過濾器的作用使得油、氣分離,真空泵油回落到油分離器底部,通這浮子閥再次進入工作腔(油循環),不含油的氣體通過排氣蓋排向大氣。

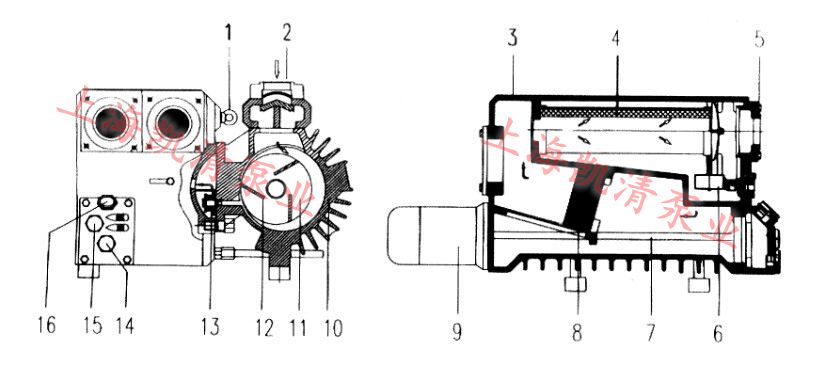

七、XD型旋片式真空泵的結構說明:
XD旋片真空泵分解圖2

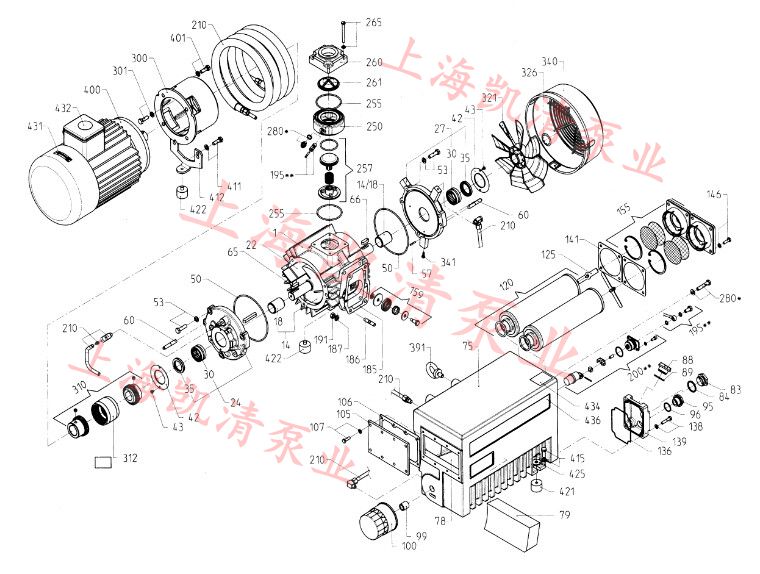

八、XD型旋片式真空泵的分解圖:(附零部件對照表)
XD旋片真空泵分解圖3

XD型旋片式真空泵零部件對照表:

序號 名稱 XD-040 數量 XD-063 數量 XD-100 數量
1 泵體 XD-040-01-01 1 X-063-01-01 1 XD-100-01-01 1
14 轉子 XD-040-01-02 1 X-063-01-02 1 XD-100-01-02 1
22 葉片 XD-040-01-03 3 X-063-01-03 3 XD-100-01-03 3
24 泵蓋A XD-040-01-05 1 X-100-01-05 5 XD-100-01-05 1
27 泵蓋B XD-040-01-06 1 X-100-01-06 1 XD-100-01-06 1
30 軸承 RNA4904 2 RNA4905 2 RNA4905 2
35 骨架油封 ¢37X25X7 4 ¢42X30X7 4 ¢42X30X7 4
42 油封蓋板 XD-040-01-04 2 XD-100-01-04 2 XD-100-01-04 2
50 泵蓋O型圈 106*3 2 128*3 2 128*3 2
75 油分離器 XD-040-02-04 1 XD-100-02-04 1 XD-100-02-04 1
83 油窗 XD-100-02-16 1 XD-100-02-16 1 XD-100-02-16 1
88 加油塞 XD-100-02-03 1 XD-100-02-03 1 XD-100-02-03 1
89 加油塞O型圈 ¢32X2.65 1 ¢32X2.65 1 ¢32X2.65 1
95 放油塞 XD-100-02-02 1 XD-100-02-02 1 XD-100-02-02 1
96 放油塞O型圈 ¢27X2.65 1 ¢27X2.65 1 ¢27X2.65 1
99 油濾清器接頭 XD-100-02-12 1 XD-100-02-12 1 XD-100-02-12 1
100 油濾清器 W712 1 W712 1 W712 1
105 盲板 XD-040-02-01 1 XD-100-02-05 1 XD-100-02-05 1
106 盲板墊片 XD-040-02-03 1 XD-100-02-18 1 XD-100-02-18 1
122 排氣過濾器 XD-100-02-14 1 XD-100-02-14 1 XD-100-02-14 1
125 頂片 XD-100-02-11 1 XD-100-02-11 1 XD-100-02-11 1
136 注放油蓋板墊片 XD-100-02-17 2 XD-100-02-17 1 XD-100-02-17 2
139 注放油蓋板 XD-100-02-01 1 XD-100-02-01 1 XD-100-02-01 1
155 排氣蓋 XD-100-02-09 1 XD-100-02-09 1 XD-100-02-09 1
159 排氣閥 XD-040-04 2 XD-100-04 2 XD-100-04 2

XD系列旋片式真空泵的選型須知:

一、請?zhí)峁┮韵略敿?xì)數據:①XD型旋片式真空泵的產品名稱與型號②XD型旋片式真空泵的真空度要求單位PA或MPA③XD型旋片式真空泵抽速要求單位L/S或M3/MIN④XD型旋片式真空泵的使用與否和工作條件⑤XD型旋片式真空泵的電機功率(KW)⑥XD型旋片式真空泵的轉速(r/min)⑦XD型旋片式真空泵的電壓〔V〕⑧XD型旋片式真空泵的進出口口徑⑨XD型旋片式真空泵是否帶附件,以便我們的為您正確選型。

二、若已經由設計單位選定我公司的XD型旋片式真空泵的產品型號,請按XD型旋片式真空泵型號直接向公司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您選型確認。

我公司免費咨詢電話:4000-123-133
感謝您訪問我公司的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的產品和服務。

本產品關鍵詞:XD型旋片式真空泵 XD旋片真空泵 旋片真空泵
